合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 基于界面張力弛豫法探討疏水改性聚合物與石油酸和瀝青質間的相互作用（一）
> 探索界面張力梯度驅動對流轉捩規律
> 十八胺LB膜誘導草酸鈣晶體成核與生長的機理
> 界面張力主導：殘余氣飽和度的深部咸水層CO2封存潛力評估（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響（一）
> 造成泡泡破裂的不是重力，而是表面張力
> 聚丙烯酸酯反相破乳劑添加后曹妃甸油田含油污水界面張力的變化
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩定性、固化膜性能測試（一）
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（二）
> 接觸角遲滯時氣~液界面張力的溫度敏感性對液滴蒸發過程的影響——引言
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（二）
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（一）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（四）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（三）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（二）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（一）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
> 減弱賈敏效應的方法|表面活性劑改善賈敏效應實驗
> 賈敏效應實驗方法與步驟、結果
嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（三）
來源： 瀏覽 570 次 發布時間:2025-12-09
2結果與討論
2.1紅外光譜分析

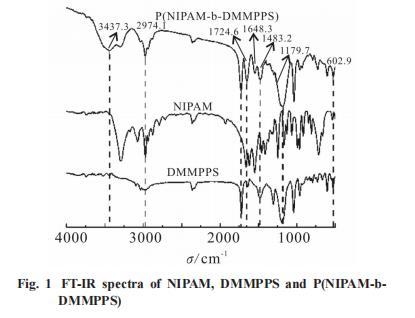

對單體NIPAM,DMMPPS及共聚物P(NIPAM-b-DMMPPS)進行紅外表征，結果如Fig.1所示。通過對比分析可以看出，P(NIPAM-b-DMMPPS)紅外譜圖中,3437cm-1為PNIPAM鏈段酰胺基中仲胺N-H的伸縮振動吸收峰，2974cm-1為飽和C-H伸縮振動吸收峰，1724cm-是PNIPAM鏈段中羰羰基C=O的伸縮振動吸收峰，1648cm-1的吸收峰為O-C=O的伸縮振動峰，1483cm-1為飽和一CH2一的伸縮振動峰，1179cm-1是PDMMPPS鏈段中S=O鍵的吸收峰，603 cm-1為C一Br的振動峰。紅外光譜結果分析表明，此共聚物由單體NIPAM,DMMPPS合成為預期的目標產物。
2.2核磁共振氫譜分析

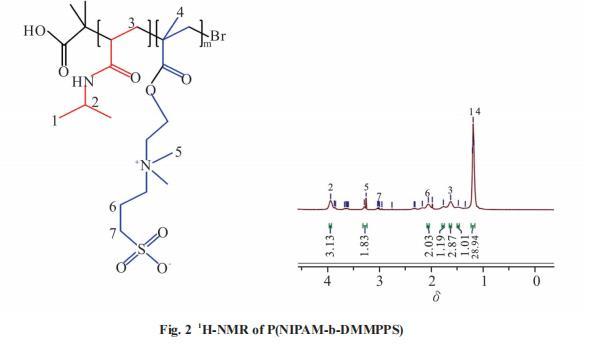

對P(NIPAM-b-DMMPPS)進行核磁表征，結果如Fig.2所示。δ1.19處的1峰屬于CCH3;δ3.97處的2峰屬于一CH2一。同樣，P(NIPAM-b-DMMPPS)中譜圖中也有對應于PDMMPPS的特征峰:δ3.60~3.67,δ3.11,δ2.17,δ2.95處的峰分別代表PDMMPPS中一N+一CH2一,一N+一(CH3)2,一CH2一和一CH2一SO3一上的氫質子峰。核磁結果表明了嵌段聚合物P(NIPAM-b-DMMPPS)的成功合成。
2.3混合配體對P(NIPAM-b-DMMPPS)合成的影響
為了探索混合配體對聚合反應的影響，固定單體NIPAM加量為10mmol,溶劑H2O加量為6mL,催化體系CuBr加量為0.025mmol,引發劑a-溴代異丁酸加量為0.0856mmol,混合配體共0.05mmol,反應溫度為室溫25℃,考察混合配體摩爾比對聚合反應的影響，結果如Fig.3,Fig.4,Fig.5,Fig.6和Fig.7所示。

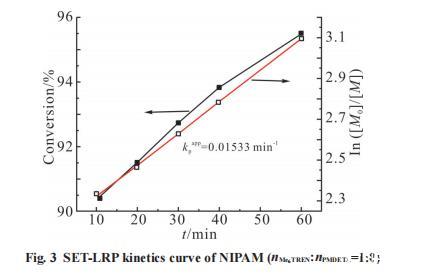

從Fig.3可以看出，當混合配體比例為1:0時，ln([M]/[M])和時間(t)擬合曲線的延長線通過原點，沒有誘導期，反應的的kpapp為0.01533 min-1，反應時間為1 h時，轉化率可達到95%以上，但MeTREN配體價格昂貴，接下來進一步探索PMDETA加入后，混合配體摩爾比對聚合反應的影響。

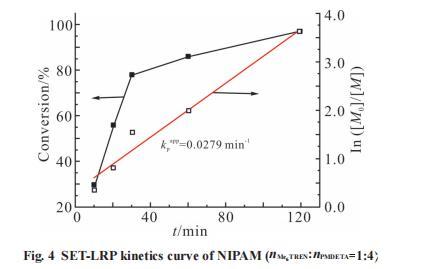

從Fig.4可以看出，當混合配體n(Me6TREN):n(PMDETA)=4:1時，轉化率隨反應時間延長而增大，反應時間為2h時，轉化率達到95%。

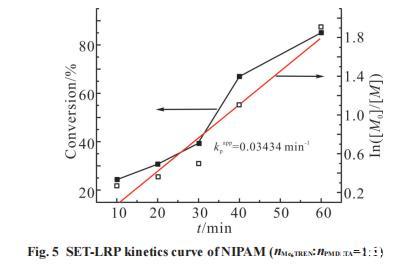

從Fig.5可以看出，曲線的延長線與Y軸交于正半軸，產生的原因可能是存在某些雜質使得引發劑與其反應，反應存在誘導期。但從總體來看，轉化率隨著時間的延長均勻增加，當反應時間為1h時，轉化率可達到85%。

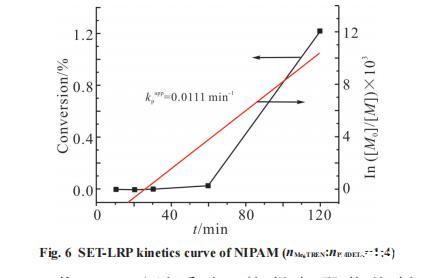

從Fig.6可以看出，當nMe TREN:nPMDETA 6 =1:4,聚合反應催化效率極低，在1h內幾乎不反應，與前3組的反應現象完全不同，前3組在反應過程中均出現不同程度的放熱,并且溶液體系顏色逐漸變淺,該組始終不變呈現藍色，無明顯實驗現象，該配體比例下無法有效催化單體聚合。

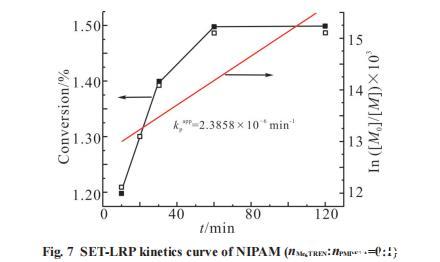

從Fig.7可以看出，這組與配體比例當nMe TREN:nPMDETA 6 =1:4類似,轉化率極低,實驗現象也相同，說明在Me。TREN占比低于PMDETA時，混合配體的催化效率會明顯下降甚至不能催化聚合。
幾組聚合反應的ln([M]0/[M])和時間(t)均為線性關系，表現為一級動力學反應特征。直線反向延長線均與坐標軸有交點且不在坐標原點，說明這幾組聚合實驗存在不同的誘導期，誘導期時間在10min左右，并且反應在2h內可以達到高轉化率。隨著PMDETA所占摩爾分數的增大,轉化率逐漸減小。2種配體MeTREN與PMDETA摩爾比為1:0時達到最大，但配體MeTREN價格昂貴，當2種配體MeTREN與PMDETA摩爾比為1:1時,反應時間為1h時，也可達到同樣的轉化率，雖然反應時間有所延長，但能大大減少生產成本。隨著時間的推移，單電子活性自由基聚合的轉化率及相對分子質量均上升。轉化率與反應時間呈一級反應，反應時間延長轉化率呈增加趨勢。當反應時間達到1h時，聚合反應已經基本完成。
混合配體加量還可能影響聚合反應速率。某些配體可能會促進反應速率，而其他可能會減緩反應速率。通過調整混合配體的比例，可以控制聚合反應的速率。另一個可能的影響是對聚合物結構和分子量分布的影響。不同配體對自由基的穩定性和活性有不同的影響，混合配體的使用可能導致聚合物具有不同的結構特征。此外，配體對反應的選擇性也可能產生影響。一些配體可能會促進特定單體的聚合，而其他的可能會抑制副反應的發生。通過混合配體加量，可以調節聚合反應的選擇性。最后，一些配體可能有助于抑制副反應的發生，例如氧化、還原或解聚等。通過混合配體加量，可以減少副反應的產生,從而提高聚合反應的效率和產物純度。
不同的混合配體加量對聚合反應會帶來多方面的影響，這取決于所選配體的性質、反應條件及目標聚合物的特性。加入不同比例的混合配體可能會導致催化活性的變化，有些配體可能會增強催化活性，而另一些可能會降低活性。因此，可以通過調節混合配體的比例來調節催化劑的活性水平。

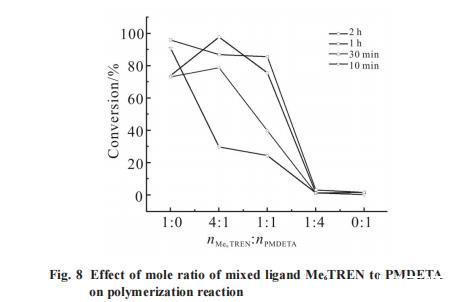

SET-LRP中混合配體效應的出現得益于2個配體的組合使用,從Fig.8可以看出,當MeTREN占比逐漸減小時,聚合物的產率逐漸下降,混合配體加量對聚合反應的影響是多方面的,可以通過調節催化活性、改變反應速率、調控聚合物結構和選擇性,及抑制副反應等方式來實現對聚合過程的控制，當MeTREN與PMDETA摩爾比為1:1，反應時長為1h時，轉化率最高可達85%以上。當在一個體系中引入2種計量相同的配體時，它們之間可能會發生相互作用，這種相互作用可以提高催化效果。
