合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于界面張力弛豫法探討疏水改性聚合物與石油酸和瀝青質(zhì)間的相互作用（一）
> 探索界面張力梯度驅(qū)動對流轉(zhuǎn)捩規(guī)律
> 十八胺LB膜誘導(dǎo)草酸鈣晶體成核與生長的機理
> 界面張力主導(dǎo)：殘余氣飽和度的深部咸水層CO2封存潛力評估（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響（一）
> 造成泡泡破裂的不是重力，而是表面張力
> 聚丙烯酸酯反相破乳劑添加后曹妃甸油田含油污水界面張力的變化
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試（一）
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（二）
> 接觸角遲滯時氣~液界面張力的溫度敏感性對液滴蒸發(fā)過程的影響——引言
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預(yù)測（二）
> 超低界面張力下重油-水兩相垂直流動型態(tài)實驗研究與圖版預(yù)測（一）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對機械結(jié)合面接觸載荷、真實接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
> 減弱賈敏效應(yīng)的方法|表面活性劑改善賈敏效應(yīng)實驗
> 賈敏效應(yīng)實驗方法與步驟、結(jié)果
烷基糖苷表面活性劑界面張力與潤濕性相關(guān)性研究（二）
來源： 《地質(zhì)科技情報》 瀏覽 561 次 發(fā)布時間:2025-12-12
3 界面張力與潤濕性改變的關(guān)系
3．1 液固界面張力計算
將朱定一等[1側(cè)求解液固界面張力的思路運用到油一固一水潤濕系統(tǒng)中，可以得到水固界面張力y和油固界面張力y。的計算公式：
式中：0為接觸角。
根據(jù)式(1)和式(2)可知，通過測量原油一載玻片一APG溶液潤濕系統(tǒng)的接觸角和油水界面張力，即可得到該系統(tǒng)的水固界面張力和油固界面張力。實驗與計算結(jié)果如表I所示。
由表I可知，并非油水界面張力越低，潤濕性的改變就越明顯，3種界面張力的變化均會引起潤濕性的變化，但都不與其變化軌跡完全一致或完全相反。為了獲得各種界面張力對潤濕性的影響程度，下面引入灰色關(guān)聯(lián)分析方法進行處理。
表 1 原油、載玻片、APG 溶液的各種界面張力| 含親水載玻片的潤濕系統(tǒng) | 含親油載玻片的潤濕系統(tǒng) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| No | 接觸角/(°) | 油水界面張力 (mN/m) | 水固界面張力 (mN/m) | 油固界面張力 (mN/m) | No | 接觸角/(°) | 油水界面張力 (mN/m) | 水固界面張力 (mN/m) | 油固界面張力 (mN/m) |
| 0 | 41.0 | 7.8 | 6.4 | 7 | 1 | 123.2 | 3.8 | 7.6 | 4 |
| 1 | 43.6 | 5.2 | 5 | 2 | 2 | 128.5 | 5 | 0 | 3 |
| 2 | 48.5 | 3.3 | 3 | 3 | 3 | 136.8 | 8 | 6 | 5 |
| 3 | 57.9 | 4.4 | 4 | 4 | 4 | 156.6 | 2 | 2 | 2 |
| 4 | 56.7 | 0 | 0 | 0 | 5 | 156.3 | 0 | 0 | 0 |
| 5 | 54.8 | 0 | 0 | 0 | 6 | 149.8 | 0 | 0 | 0 |
| 6 | 55.6 | 1 | 3 | 5 | 7 | 151.9 | 0 | 0 | 0 |
| 7 | 56.4 | 0 | 0 | 0 | 8 | 154.5 | 0 | 0 | 0 |
| 8 | 56.7 | 1 | 3 | 5 | 9 | 156.1 | 0 | 5 | 0 |
3．2 灰色關(guān)聯(lián)分析

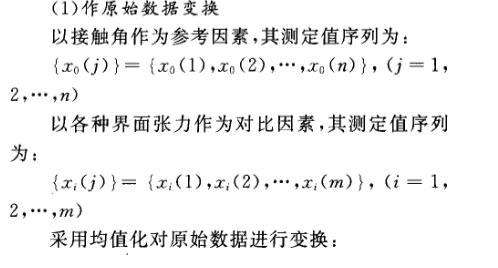

灰色關(guān)聯(lián)分析是通過對統(tǒng)計序列幾何關(guān)系的比較來分清系統(tǒng)中多因素間的關(guān)聯(lián)程度，序列曲線的幾何形態(tài)越接近，則它們之間的關(guān)聯(lián)度越大。油水、水固、油固界面張力對接觸角影響程度的灰色關(guān)聯(lián)分析步驟如下。

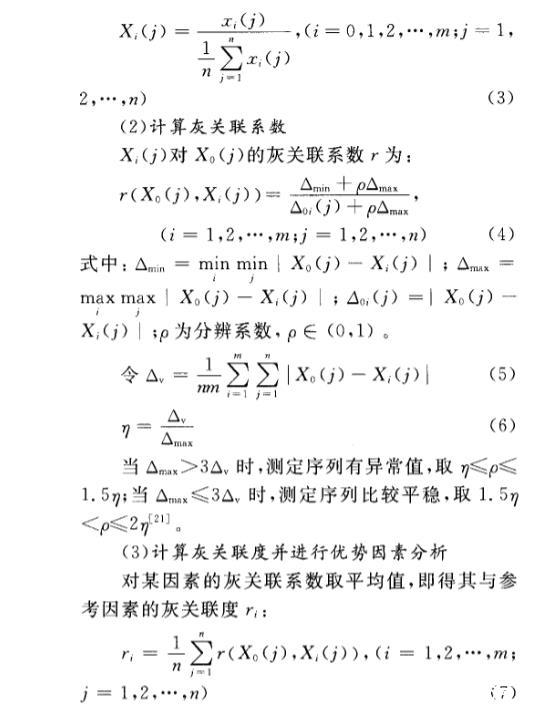

(3)計算灰關(guān)聯(lián)度并進行優(yōu)勢因素分析 對某因素的灰關(guān)聯(lián)系數(shù)取平均值，即得其與參考因素的灰關(guān)聯(lián)度：
按照各因素與參考因素問的灰關(guān)聯(lián)度大小進行排序，關(guān)聯(lián)度越大，表明該因素對參考因素的影響越強烈。
根據(jù)以上步驟對表1中的數(shù)據(jù)進行處理，得到各種界面張力與接觸角問的灰關(guān)聯(lián)度(表2)。
表 2 不同界面張力與接觸角的灰關(guān)聯(lián)度| 接觸角/(°) | 關(guān)聯(lián)系數(shù) r | 接觸角/(°) | 關(guān)聯(lián)系數(shù) r | ||||
|---|---|---|---|---|---|---|---|
| γwo | γws | γos | γwo | γws | γos | ||
| 41.0 | 0.397 | 0.519 | 0.389 | 123.2 | 0.542 | 0.561 | 0.369 |
| 43.6 | 0.512 | 0.606 | 0.504 | 128.5 | 0.678 | 0.687 | 0.533 |
| 48.5 | 0.568 | 0.561 | 0.567 | 136.8 | 0.728 | 0.722 | 0.745 |
| 57.9 | 0.797 | 1.000 | 0.781 | 156.6 | 0.982 | 1.000 | 0.738 |
| 56.7 | 0.730 | 0.840 | 0.720 | 156.3 | 0.901 | 0.913 | 0.724 |
| 54.8 | 0.704 | 0.768 | 0.699 | 149.8 | 0.878 | 0.887 | 0.766 |
| 55.6 | 0.637 | 0.679 | 0.633 | 151.9 | 0.808 | 0.813 | 0.726 |
| 56.4 | 0.630 | 0.676 | 0.625 | 154.5 | 0.799 | 0.805 | 0.709 |
| 56.7 | 0.626 | 0.674 | 0.622 | 156.1 | 0.793 | 0.799 | 0.700 |
| 灰關(guān)聯(lián)度 | 0.622 | 0.703 | 0.616 | 灰關(guān)聯(lián)度 | 0.790 | 0.799 | 0.668 |
由表2可知，無論是對原油一親水載玻片一APG溶液潤濕系統(tǒng)，還是對原油一親油載玻片一APG溶液潤濕系統(tǒng)，各界面張力對接觸角的灰關(guān)聯(lián)度大小順序均為γsw>γwo>γso。即水固界面張力是影響潤濕性的主要因素。因此，若要增強固體的親水性，降低水固界面張力是首要的努力方向。
4 結(jié)論(1)表面活性劑分子在水固體面的吸附模式是決定其改變潤濕性的關(guān)鍵因素，但并非其以疏水基朝外吸附即能使親水固體向親油反轉(zhuǎn)；也并非其以親水基朝外吸附即能使親油固體向親水反轉(zhuǎn)。
(2)油水、水固、油固界面張力的變化均會引起潤濕性的改變，且水固界面張力的影響最明顯，其次為油水界面張力。
