不銹鋼喇叭網(wǎng)作為汽車音響、智能家居設(shè)備的核心防護(hù)部件，其表面涂層需同時(shí)滿足高硬度基材的抗劃傷需求與精密微孔結(jié)構(gòu)的涂覆適配性。傳統(tǒng)工藝如電鍍、腐蝕鈍化存在能耗高、周期長的問題，而現(xiàn)有水性單涂方案則面臨固化溫度高、漆膜脆性大、耐水性差等技術(shù)瓶頸。本文聚焦一種新型水性不銹鋼喇叭網(wǎng)抗劃涂料的開發(fā)，通過材料協(xié)同設(shè)計(jì)與工藝創(chuàng)新，系統(tǒng)解決上述矛盾。

技術(shù)痛點(diǎn)：傳統(tǒng)方案的局限性

高固化溫度導(dǎo)致能耗激增

現(xiàn)有水性涂料需在150℃以上高溫固化，不僅增加設(shè)備成本，還限制了其在復(fù)雜形狀工件上的應(yīng)用。

漆膜脆性與抗劃傷性能不足

薄涂層無法通過應(yīng)力分散緩解不銹鋼基材的硬脆特性，導(dǎo)致抗劃傷臨界值普遍低于8N（牛頓筆測試）。

耐水性與耐濕熱性缺陷

常規(guī)配方中羥基樹脂的親水性導(dǎo)致水煮后附著力下降（≥5級），90℃/95%濕度環(huán)境下易起泡。

依賴助劑的穩(wěn)定性風(fēng)險(xiǎn)

為提升附著力需額外添加促進(jìn)劑，但這類助劑易引發(fā)涂層內(nèi)應(yīng)力開裂，影響耐久性。

創(chuàng)新路徑：材料協(xié)同與工藝優(yōu)化

1.樹脂體系的雙相協(xié)同設(shè)計(jì)

本方案采用無羥基水性聚氨酯樹脂（如潤昌南星M462）與高羥基樹脂（如潤昌南星1800）的組合：

無羥基樹脂：通過降低表面張力（＜30mN/m）減少厚邊缺陷，其低內(nèi)聚力形成的粗糙表面可顯著降低消光粉用量（至4-6份），避免填料聚集引發(fā)的耐水性下降。

高羥基樹脂：少量引入（5-15份）以提供交聯(lián)位點(diǎn)，與異氰酸酯固化劑反應(yīng)形成致密網(wǎng)絡(luò)，將漆膜硬度提升至10N抗劃傷閾值。

協(xié)同效應(yīng)：無羥基樹脂包覆消光粉與蠟粉，高羥基樹脂負(fù)責(zé)交聯(lián)增強(qiáng)，二者共同實(shí)現(xiàn)啞光（光澤＜1°）與力學(xué)性能的平衡。

2.成膜助劑的梯度揮發(fā)控制

采用二丙二醇甲醚（DPM）與二丙二醇丁醚（DPNB）（質(zhì)量比1:1）作為成膜助劑：

高沸點(diǎn)溶劑策略：DPM沸點(diǎn)188℃，DPNB沸點(diǎn)231℃，二者形成揮發(fā)梯度，延緩水分蒸發(fā)速率，減少因快速收縮導(dǎo)致的應(yīng)力開裂。

玻璃化溫度調(diào)控：混合溶劑暫時(shí)降低樹脂Tg，延長開放時(shí)間（＞15分鐘），確保氣體充分釋放，避免針孔缺陷。

3.表面張力管理的關(guān)鍵作用

潤濕劑選擇：EVONIK WET KL 245等聚醚改性硅氧烷類潤濕劑，將液體表面張力降至28mN/m以下，確保涂料在不銹鋼微孔表面的均勻鋪展。

消泡劑與流平劑協(xié)同：TEGO 902W聚硅氧烷消泡劑消除攪拌與消光粉分散過程中產(chǎn)生的微泡，配合流平劑BYK-346，實(shí)現(xiàn)漆膜表面無凹陷、無縮孔。

4.固化劑體系的親水-疏水平衡

雙相固化劑設(shè)計(jì)：科思創(chuàng)XP2655（親水性六亞甲基二異氰酸酯）與N3900（親油性）按45:25配比混合，總NCO含量14.5-16.5%。

功能分化：親水性固化劑確保水分散均勻性，親油性組分提升漆膜疏水性，使水煮后附著力維持≤1級，90℃/95%濕度環(huán)境下無起泡。

工藝創(chuàng)新：低溫固化與厚膜成型

1.低溫固化技術(shù)

通過樹脂交聯(lián)動(dòng)力學(xué)優(yōu)化，將固化溫度降至80℃（120分鐘），較傳統(tǒng)工藝節(jié)能50%以上。關(guān)鍵在于：

pH值調(diào)節(jié)劑：二甲基乙醇胺（DMAE）將體系pH控制在8.0-9.5，加速異氰酸酯與羥基的反應(yīng)速率，縮短表干時(shí)間。

蠟粉的應(yīng)力緩沖：未燒結(jié)四氟乙烯樹脂微粉（粒徑1-2μm）在漆膜表面形成柔性層，分散外力沖擊，避免脆性斷裂。

2.厚膜均勻噴涂工藝

雙組分動(dòng)態(tài)混合：A/B組分按100:10-25比例混合后，利用高壓靜電噴涂（0.2-0.3MPa）確保20-23μm厚膜均勻覆蓋。

消光粉與蠟粉的協(xié)同分布：沉淀法二氧化硅（東曹K-500）與蠟粉按4:2比例混合，在樹脂包裹下形成致密微結(jié)構(gòu)，提升表面硬度至1H（鉛筆硬度測試）。

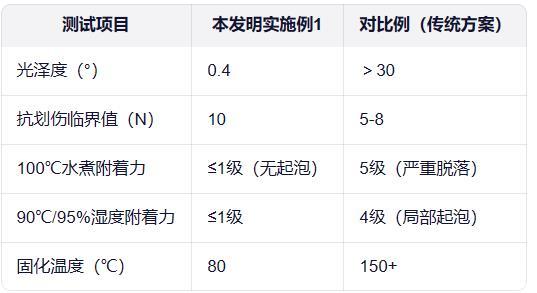

性能驗(yàn)證：多維度測試結(jié)果

失效分析：對比例2（高羥樹脂＜5份）因交聯(lián)密度不足，抗劃傷性能僅5N；對比例5（純高羥樹脂）因未反應(yīng)羥基殘留，水煮后附著力驟降。本發(fā)明通過樹脂配比精準(zhǔn)控制，兼顧啞光需求與力學(xué)性能。

結(jié)論：技術(shù)突破與應(yīng)用前景

該涂料通過樹脂協(xié)同設(shè)計(jì)、表面張力管理與低溫固化工藝，系統(tǒng)解決了不銹鋼喇叭網(wǎng)涂層的抗劃傷、耐水性與厚膜適配性難題。其核心價(jià)值在于：

能耗降低：固化溫度從150℃降至80℃，設(shè)備投資減少40%。

性能提升：抗劃傷閾值突破10N，滿足高端消費(fèi)電子防護(hù)需求。

工藝兼容性：啞光（＜1°）與厚膜（20-23μm）的協(xié)同實(shí)現(xiàn)，適配精密蝕刻工藝。

未來可拓展至航空航天、醫(yī)療器械等對涂層耐久性要求嚴(yán)苛的領(lǐng)域，推動(dòng)水性涂料在高附加值場景的規(guī)模化應(yīng)用。
