摘要

環(huán)境法規(guī)對長鏈氟碳表面活性劑的限制日益嚴格，而短鏈復配體系協(xié)同機制尚未明確，這制約了高效環(huán)保滅火劑的開發(fā)進程。系統(tǒng)梳理了短鏈氟碳滅火劑分子工程策略（鏈長調(diào)控、兩性離子設計）與復配技術（氟碳/碳氫協(xié)同）優(yōu)化路徑；通過對現(xiàn)有研究的梳理發(fā)現(xiàn)，C4—C6短鏈表面活性劑在活性與環(huán)境友好性之間能實現(xiàn)較好的平衡，復配體系可顯著降低臨界膠束濃度與氟用量，同時提升泡沫穩(wěn)定性；歸納了復配協(xié)同機制，包括陰/陽離子靜電作用促進致密膜形成、構象匹配抑制水相遷移等，并總結了從微觀分子排布到宏觀性能（如界面張力與泡沫穩(wěn)定性）的定量關聯(lián)規(guī)律。研究結果為理解復配機制、推動滅火劑的合理設計提供了理論參考。

高效滅火化學品的研發(fā)對保障人民生命財產(chǎn)安全至關重要。水成膜泡沫（AFFF）憑借氟碳表面活性劑優(yōu)異的表面活性，可在燃料表面快速形成水膜隔離層，是撲滅易燃液體火災的有效手段。然而，傳統(tǒng)長鏈（C8—C10）氟碳表面活性劑因環(huán)境持久性、生物累積性及潛在毒性已被限制使用，開發(fā)高效環(huán)保的新型替代品成為迫切需求。

短鏈（C4—C6）氟碳表面活性劑因其顯著提升的生物降解性和低環(huán)境風險成為理想選擇，其部分性能甚至優(yōu)于傳統(tǒng)長鏈產(chǎn)品。當前研究主要聚焦于以下三方面：分子結構優(yōu)化（調(diào)控極性頭基/疏水鏈平衡性能），復配技術應用（與碳氫表面活性劑協(xié)同提升表面活性、泡沫穩(wěn)定性及滅火效能），作用機理深化（界面微觀行為解析）。但是，短鏈氟碳復配體系仍面臨關鍵挑戰(zhàn)，混合組分間復雜的相互作用、界面吸附層動態(tài)結構及微觀構效關系尚不明確，亟需深入探究其協(xié)同機制。

傳統(tǒng)實驗方法在研究界面動態(tài)行為時存在周期長、成本高及難以直接觀測等局限。分子動力學（MD）模擬通過原子尺度再現(xiàn)多相系統(tǒng)（如氣/液界面）的結構演變，可為突破上述瓶頸提供強大工具：直觀揭示分子吸附、取向排列及單層膜形成過程；解析復配體系的協(xié)同本質(zhì)（如分子間作用力、空間互補性）；關聯(lián)微觀機制與宏觀性能（如界面張力），彌補傳統(tǒng)手段（接觸角測量、冷凍電鏡等）的不足。隨著計算能力與力場模型的完善，MD模擬在表面活性劑研究中的價值逐漸凸顯。MD模擬可經(jīng)濟高效地解析界面分子結構（鏈伸展度、頭基水合、單層厚度）；適用于氟碳/碳氫及其復配體系，為實驗現(xiàn)象提供原子尺度解釋；精準闡明不同類型表面活性劑間的微觀協(xié)同機理。

本文聚焦短鏈氟碳泡沫滅火劑的最新進展及MD技術在復配體系研究中的應用現(xiàn)狀，重點評述了MD模擬解析界面微觀行為、聚集機制與協(xié)同效應的優(yōu)勢與挑戰(zhàn)，為設計高效環(huán)保型氟碳滅火劑提供了理論支撐，并展望了未來發(fā)展方向。

1 短鏈氟碳泡沫滅火劑的研究進展與性能優(yōu)化

1.1 環(huán)境驅動與分子設計策略

1.1.1 環(huán)境法規(guī)驅動：長鏈限制與短鏈轉型

全球對持久性有機污染物（POPs）管控的強化，促使對傳統(tǒng)長鏈全氟/多氟烷基化合物（如C8?PFAS）的限制。長鏈PFAS（如全氟辛酸PFOA、全氟辛烷磺酸PFOS）具有高環(huán)境持久性、生物累積性和潛在生態(tài)毒性，因此促使國際社會法規(guī)（如歐盟《REACH法規(guī)》、美國環(huán)保署EPA、《斯德哥爾摩公約》）和國內(nèi)法規(guī)（中國《重點管控新污染物清單》（2023年））逐步淘汰或嚴格限制其應用。例如，《斯德哥爾摩公約》已將PFOS（附錄B，限制使用）和PFOA（附錄A，限期淘汰）納入管控，僅允許特定用途（如固定消防系統(tǒng)）在過渡期內(nèi)豁免。這些法規(guī)強制要求開發(fā)環(huán)境友好型替代品，直接推動了滅火劑領域向短鏈（C4—C6）氟碳表面活性劑的戰(zhàn)略轉型。

1.1.2 短鏈替代的環(huán)境與生態(tài)優(yōu)勢

相較于長鏈PFAS，短鏈氟碳表面活性劑的核心優(yōu)勢在于其更優(yōu)的環(huán)境相容性和更低的潛在生態(tài)風險：短鏈PFAS（如全氟己酸PFHxA、全氟丁烷磺酸PFBS）在環(huán)境中的半衰期顯著短于長鏈物質(zhì)（如PFOA），其表面降解速率更快；短鏈PFAS的生物累積因子（BCF）遠低于長鏈物質(zhì)，如PFOS在魚類肝臟中的BCF高達5 400 L/kg，遠超監(jiān)管閾值，不能滿足生物累積性標準，而短鏈PFBS的BCF<1 L/kg，人體內(nèi)半衰期數(shù)據(jù)也顯示巨大差異（PFBS約25.8 d，PFOS約4.6 a）；短鏈PFAS的降解終產(chǎn)物（如三氟乙酸）的環(huán)境風險通常低于長鏈降解產(chǎn)生的持久性全氟羧酸。因此，為克服短鏈（尤其是C?）表面活性劑性能的不足并最大化其環(huán)境優(yōu)勢，當前研究的核心路徑之一在于對氟碳鏈長度與結構進行優(yōu)化。具體而言，全氟己基結構（如全氟己基磺酸鹽）在環(huán)境可接受性和表面活性之間取得較好平衡，其表面張力可降至16.0～18.0 mN/m，接近甚至優(yōu)于長鏈PFOS（約21.9 mN/m），而C?鏈（如PFBS）氟碳表面活性劑雖降解速度更快、生物累積性更低，但表面活性較弱，需通過后續(xù)結構修飾（如親水基、連接基設計）進行補償。

1.1.3 分子設計策略：面向環(huán)境可持續(xù)性的性能平衡

在復配協(xié)同增效方面，短鏈氟碳與碳氫表面活性劑（如烷基多糖苷）復配是提升性能、減少氟碳表面活性劑用量的有效策略。該復配體系可通過疏水作用與氫鍵網(wǎng)絡顯著降低臨界膠束濃度（CMC），使氟碳表面活性劑用量減少30%～50%，同時維持或增強泡沫性能；在親水基團與連接基設計方面，引入羧基（-COOH）、磺酸基（-SO3H）等陰離子基團提升分子水溶性，采用醚鍵（-O-）或亞甲基（-CH2-）等柔性連接基團降低分子剛性，以增強分子在界面的排列效率和適應性，提升表面活性。例如，全氟己基乙基磺酸鉀（C6F13OC2H4SO3K）中的醚鍵延長了有效疏水鏈，有助于提高泡沫穩(wěn)定性。在兩性離子結構優(yōu)化方面，開發(fā)甜菜堿型（如Capstone 1157）和氧化胺型等兩性離子氟碳表面活性劑，通過調(diào)控極性頭基的結構與電荷分布，可增強分子在氣/液界面的吸附能力，這類C?短鏈的表面活性劑在較低質(zhì)量分數(shù)（如0.1%）下即可表現(xiàn)出優(yōu)異的表面活性，表面張力可達到15.3～18.3 mN/m，且CMC可降至約8.050 0 mmol/L，滿足滅火泡沫所需的快速鋪展性和高效性。常見的短鏈氟碳類表面活性劑如圖1所示。

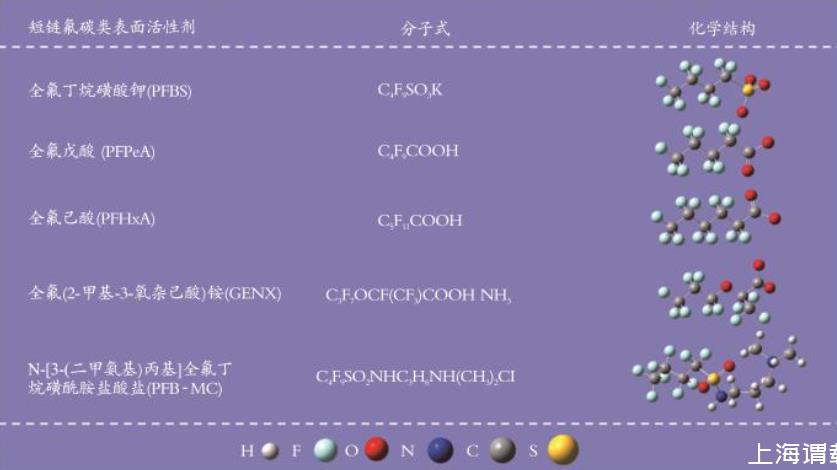

圖1   常見的短氟碳鏈表面活性劑
