合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 基于界面張力弛豫法探討疏水改性聚合物與石油酸和瀝青質間的相互作用（一）
> 探索界面張力梯度驅動對流轉捩規律
> 十八胺LB膜誘導草酸鈣晶體成核與生長的機理
> 界面張力主導：殘余氣飽和度的深部咸水層CO2封存潛力評估（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表面張力的影響（一）
> 造成泡泡破裂的不是重力，而是表面張力
> 聚丙烯酸酯反相破乳劑添加后曹妃甸油田含油污水界面張力的變化
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩定性、固化膜性能測試（一）
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（二）
> 接觸角遲滯時氣~液界面張力的溫度敏感性對液滴蒸發過程的影響——引言
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（二）
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（一）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（四）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（三）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（二）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（一）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
> 減弱賈敏效應的方法|表面活性劑改善賈敏效應實驗
> 賈敏效應實驗方法與步驟、結果
表面張力估算法測定29種常見低芳淺色礦物油的溶解度參數——結果與討論、結論
來源：石油化工 瀏覽 1400 次 發布時間:2024-09-24
2結果與討論
2.1常用溶劑溶解度參數的估算值與文獻值對比驗證
將文獻值與式（5）的計算結果進行對比，結果見表3。

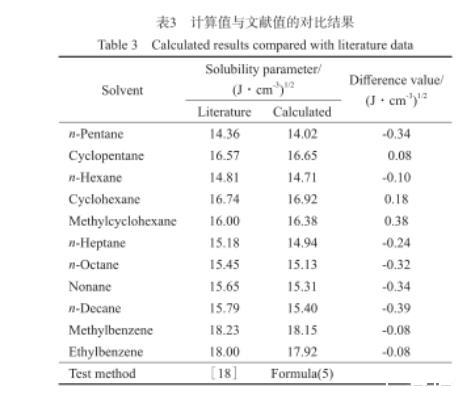

表3計算值與文獻值的對比結果
由表3可見，擬合公式的計算值與文獻值的最大相對誤差為2.4%。式（5）的基礎數據在20℃下測得，主要擬合數據來源于參考礦物油組分的弱極性物質正構烷烴、環烷烴和芳香烴。擬合公式建立在實驗經驗的基礎上，通過液滴大小與表面張力的關系，推算出表面張力與溶解度參數的關系（見圖1）。所以該公式也適用于弱氫鍵溶劑混合物的溶解度參數計算。
2.2淺色礦物油溶解度參數估算值的驗證
選取市場上常見的礦物油（理化性質見表1），對礦物油溶解度參數擬合公式的準確性進行驗證。通過標準方法得到溶解度參數擬合公式的必要數據，油品溶解度參數的計算結果見表4。由表4可見，29種常見的低芳淺色礦物油的溶解度參數計算值為14.40～16.07（J/cm3）1/2。礦物油型橡膠油是復雜的混合物，計算和測試溶解度參數較為困難。大部分石蠟基油和環烷基油的溶解度參數為13.3～15.8（J/cm3）1/2。實驗選取的29種低芳淺色礦物油均為石蠟基油和環烷基油，溶解度參數計算結果基本在該范圍內，驗證了溶解度參數擬合公式的可靠性。
直鏈烷烴溶解度參數與相對分子質量的關系見圖2。由圖2可見，隨相對分子質量的增加，溶解度參數出現明顯的拐點；當相對分子質量大于200后，隨相對分子質量的增加，溶解度參數遞減。表1中給出的市場上常見的29種低芳淺色礦物油中，直鏈烷烴含量大于70%（w）的油品（2，10，14，15，20，21）的溶解度參數與相對分子質量間呈現相同的變化規律。
以油品2為例進行驗證。圖2中，相對分子質量接近312的純直鏈烷烴的溶解度參數為14.93（J/cm3）1/2。由表4可得，油品2的溶解度參數計算值為15.22（J/cm3）1/2。油品2含有一定比例的環烷烴，由于相同碳數的環烷烴的溶解度參數大于正構烷烴，所以油品2的溶解度參數應略大于相同相對分子質量的正構烷烴。由此可見，油品2的溶解度參數計算結果與圖2顯示的實驗結論相符。

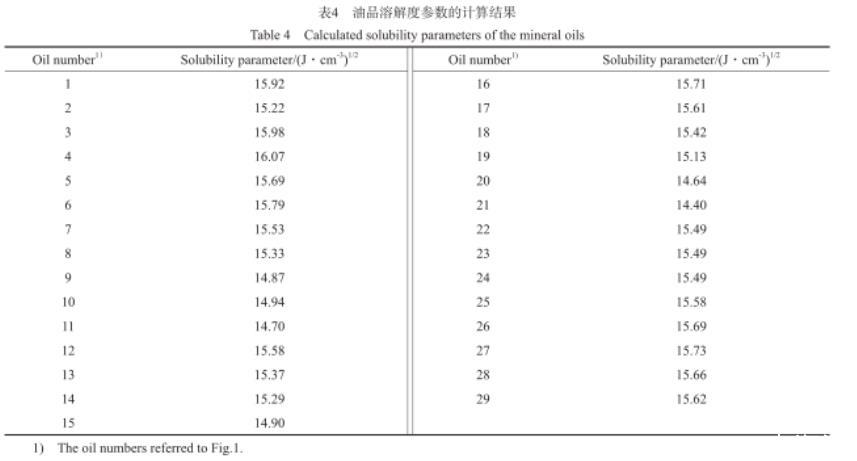

表4油品溶解度參數的計算結果

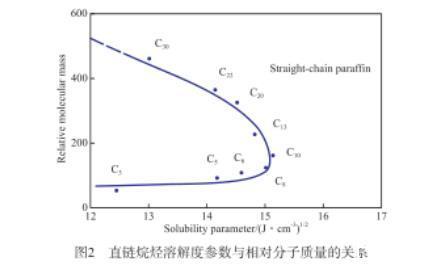

圖2直鏈烷烴溶解度參數與相對分子質量的關系
3結論
1）通過表面張力估算法測定低芳淺色礦物油的溶解度參數。根據石油石化行業標準和國家標準，測定11種含弱極性鍵的有機溶劑及29種常見的低芳淺色礦物油的關鍵數據，得出由表面張力估算溶解度參數的表達式中的各個系數，進而得出由表面張力來表示的溶解度參數表達式。
2）由擬合公式計算的11種有機溶劑的溶解度參數與文獻值的最大相對誤差為2.4%。29種常見的低芳淺色礦物油的溶解度參數計算值為14.40～16.07（J/cm3）1/2，與大部分石蠟基油和環烷基油的溶解度參數值相符，證明基于表面張力的溶解度參數擬合公式具有較好的準確性。
