合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 鍍錫板與涂料的表面張力不匹配導致印鐵縮孔，怎么解決？
> 微膠囊聚合物溶液對延展型表面活性劑界面張力的影響（二）
> 誘導期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動力學參數影響——實驗部分
> 表面活性劑在除草劑噴霧助劑中應用及主要增效機制
> 水分測定儀-卡氏干燥爐聯用測定注射用重組人干擾素α2a中水分含量
> 面向高效環保滅火劑的界面張力最小化：短鏈氟碳復配體系的設計與解析（一）
> 不同水油黏度比條件下乳化對3種稠油復合體系的影響（一）
> 甜菜堿型兩性表面活性劑與有機膦酸鹽防垢復配，有效降低樁西原油體系油-水動態界面張力
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異（三）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（下）
推薦新聞Info
-
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（四）
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（三）
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（二）
> 超低界面張力下重油-水兩相垂直流動型態實驗研究與圖版預測（一）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（四）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（三）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（二）
> 表面張力對機械結合面接觸載荷、真實接觸面積以及接觸剛度的影響規律（一）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）

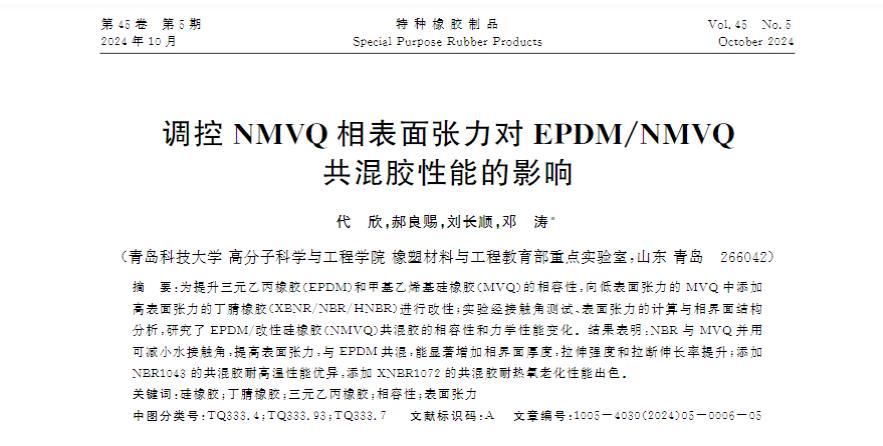

調控NMVQ相表面張力對EPDM/NMVQ共混膠性能的影響
來源： 《特種橡膠制品》 瀏覽 1182 次 發布時間:2024-11-11
摘要：為提升三元乙丙橡膠(EPDM)和甲基乙烯基硅橡膠(MVQ)的相容性，向低表面張力的MVQ中添加高表面張力的丁腈橡膠(XBNR/NBR/HNBR)進行改性;實驗經接觸角測試、表面張力的計算與相界面結構分析，研究了EPDM/改性硅橡膠(NMVQ)共混膠的相容性和力學性能變化。
結果表明:NBR與MVQ并用可減小水接觸角，提高表面張力，與EPDM共混，能顯著增加相界面厚度，拉伸強度和拉斷伸長率提升;添加NBR1043的共混膠耐高溫性能優異，添加XNBR1072的共混膠耐熱氧老化性能出色。

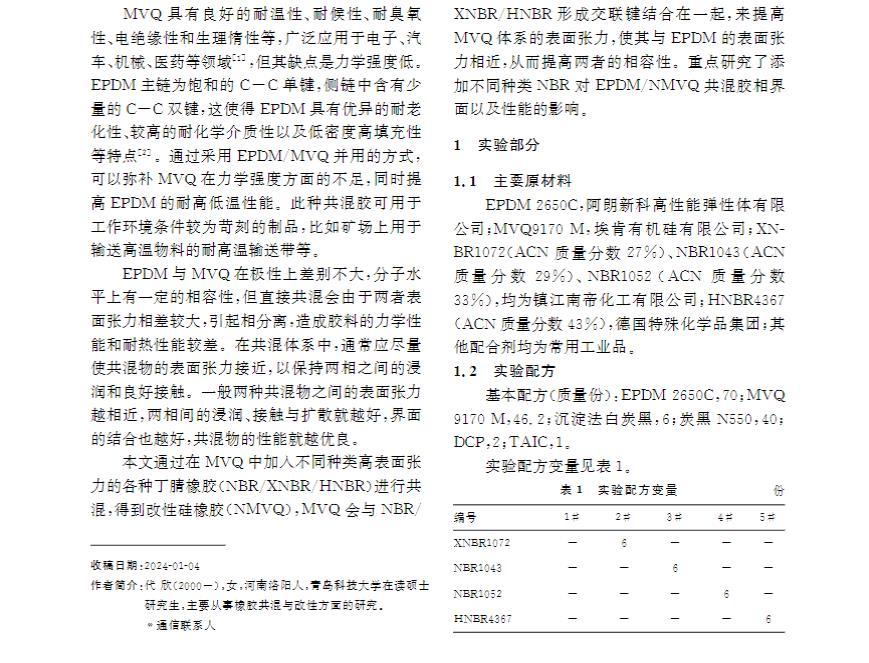

MVQ具有良好的耐溫性、耐候性、耐臭氧性、電絕緣性和生理惰性等，廣泛應用于電子、汽車、機械、醫藥等領域，但其缺點是力學強度低。
EPDM主鏈為飽和的C——C單鍵，側鏈中含有少量的C——C雙鍵，這使得EPDM具有優異的耐老化性、較高的耐化學介質性以及低密度高填充性等特點。通過采用EPDM/MVQ并用的方式，
可以彌補MVQ在力學強度方面的不足，同時提高EPDM的耐高低溫性能。此種共混膠可用于工作環境條件較為苛刻的制品，比如礦場上用于輸送高溫物料的耐高溫輸送帶等。
EPDM與MVQ在極性上差別不大，分子水平上有一定的相容性，但直接共混會由于兩者表面張力相差較大，引起相分離，造成膠料的力學性能和耐熱性能較差。在共混體系中，通常應盡量使共混物的表面張力接近，以保持兩相之間的浸潤和良好接觸。一般兩種共混物之間的表面張力越相近，兩相間的浸潤、接觸與擴散就越好，界面的結合也越好，共混物的性能就越優良。
本文通過在MVQ中加入不同種類高表面張力的各種丁腈橡膠（NBR/XNBR/HNBR）進行共混，得到改性硅橡膠（NMVQ），MVQ會與NBR/XNBR/HNBR形成交聯鍵結合在一起，來提高MVQ體系的表面張力，使其與EPDM的表面張力相近，從而提高兩者的相容性。重點研究了添加不同種類NBR對EPDM/NMVQ共混膠相界面以及性能的影響。
